REED力得RC24S,RC24I,RC24X旋转式切管机规格表-【美国REED力得工具】

2021-4-25 9:18:00      点击:

特性:
管子被REED力得切管机切断时,切口笔直;
是冷切割的优选工具;
可用于切割大管径管道;
冷切大管径的钢管,多数不锈钢,球墨铸铁和铸铁管;
适合小空间操作(见右图);
每个切管机都配备活动手柄,可用它将切管机向一个方向扳动;
手柄还可以在切管机每转动半圈时,上紧一次进刀螺母;
旋转式切管机是切球墨铸铁管的优选工具,因为手柄长而省力,管壁被切穿一半时,管子基本就会断掉;
切管机机架坚实牢固;
所有旋转式切管机均用一个型号的刀片,切钢和不锈钢时,用RCS8-36刀片;
切球墨铸铁和铸铁时,用RCI8-30刀片;
RCX刀片用来切厚壁管。
规格表:

型号

订货号

管经

长度

重量



钢/英寸

铸铁和球墨铸铁/英寸

管外经

英寸

毫米

英镑

公斤

RC24S

03250

24-26

-

584- 660

111

2807

107

48.6

RC24I

03252

-

22 - 24

584- 660

111

2807

107

48.6

RC24X

03271

24-26

-

584- 660

111

2807

107

48.6

备注:
[1]包括列出的管子表号,还包括相同管型的所有较低表号。
[2]可提供转换套件。
[3]将切割轮换为 RCS8-36 切割轮后,RC36I 便能够切割 32-36” 的钢管。
[4]RC36I 切管机仅限于切割不超过 30” 的铸铁/球磨铸铁管道。 该产品无法扩张到足以处理 36” 的铸铁/球磨铸铁管道。
[5]通过将切割轮更改为RCI8-30轮,RC36S能够切割30英寸铸铁/球墨铸铁管。 [6]S 代表钢;I 代表铸铁和球墨铸铁。所有REED力得旋转式切管机的刀片均通用。推荐使用力得原产刀片。力得刀片采用高级耐冲击工具钢,经过计算机数控机床加工,而后经过精确的热处理。因此,力得刀片薄但坚固,切割起来省力迅速,尤其适合不锈钢和球墨铸铁。其它特点还有寿命长和物有所值。

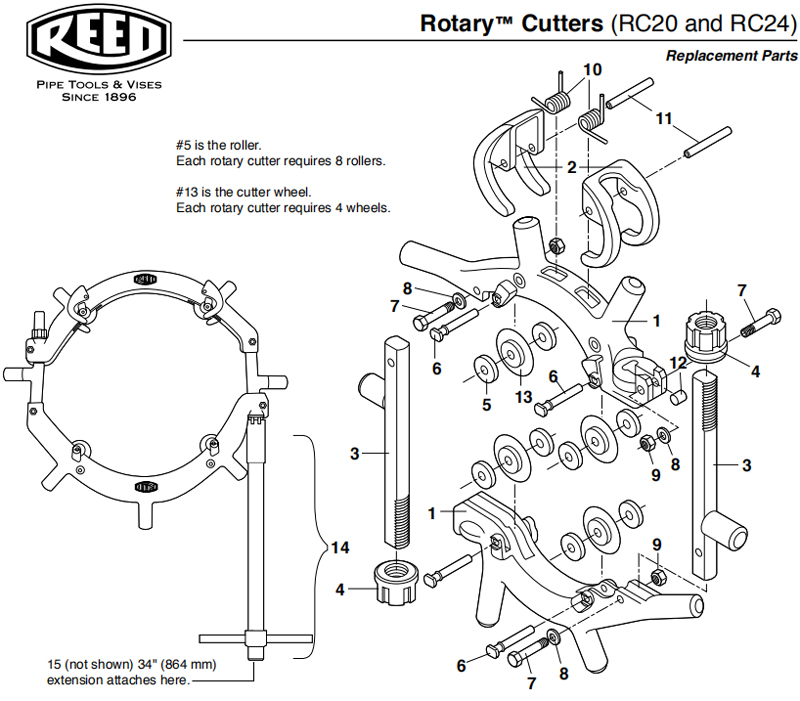

结构图:

操作视频:

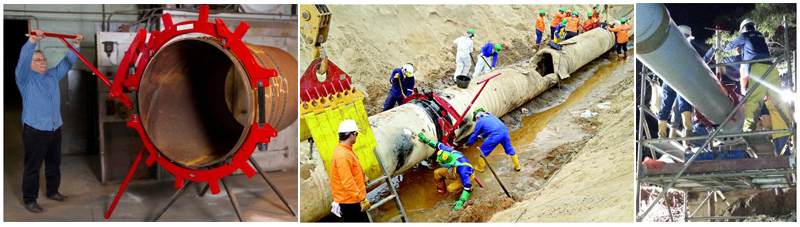

使用现场:

旋转式切管机及刀片选型表:

品名
订货号
管径
切割轮
长度
重量
标称钢管英寸
标称铸铁和球墨铸铁英寸
实际外直径毫米
英寸
毫米
千克
RC20S
03240
20 - 22
-
476 - 572
RCS8-36
106
2680
89
40.5
RC20I
03242
-
18 - 20
476 - 572
RCI8-30
106
2680
89
40.5
RC24S
03250
24 - 26
-
584 - 660
RCS8-36
111
2807
107
48.6
RC24I
03252
-
22 - 24
584 - 660
RCI8-30
111
2807
107
48.6
RC30S
03260
28 - 34
-
698 - 864
RCS8-36
96
2438
283
128.6
RC30I
03262
-
30
698 - 864
RCI8-30
96
2438
283
128.6
RC36I
03263
-
30
813 - 915
RCI8-30
96
2438
295
134.1
RC36S
03264
32 - 36
-
813 - 915
RCS8-36
96
2438
295
134.1
RC42S
03265
40 - 42
-
1016 - 1067
RCS8-36
108
2743
325
147.7
RC20X
03270
20 - 22
-
476 - 572
RCX
106
2680
89
40.5
RC24X
03271
24 - 26
-
584 - 660
RCX
111
2807
107
48.6
RC30X
03272
28 - 34
-
698 - 864
RCX
96
2438
283
128.6
RC36X
03273
32 - 36
-
813 - 915
RCX
96
2438
295
134.1
RC42X
03274
40 - 42
-
1016 - 1067
RCX
108
2743
325
147.7
