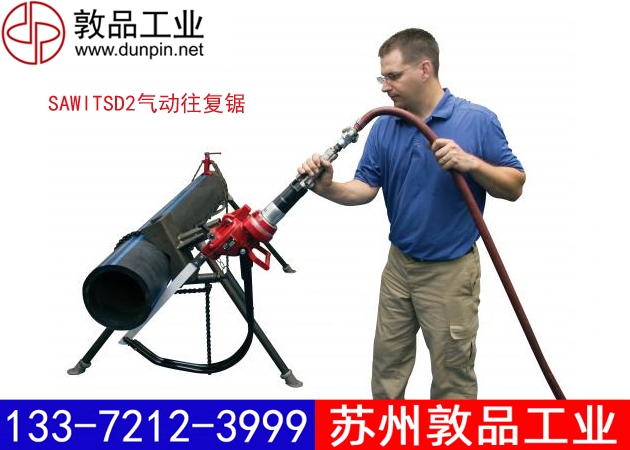

REED力得SAWITSD2气动往复锯结构图-【美国REED力得工具】

2021-4-25 9:06:05      点击:

特性:
REED力得SAWITSD2气动往复锯十分适合切割塑料管和钢管,也是在狭小空间进行切割的理想工具。
节流阀一松开,安全闭锁开关就触发停机。
气动(空气)马达消除了触电的危险。
不产生像燃气动力切割锯那样的烟雾。
与某些切割工具相比,其场地准备需要的挖掘量较少。
于严酷的沟渠环境中连续在水下运行,而不像电气或燃气动力的工具。
为了获得额外稳定性,要加装 Saw It® 卡钳和 Saw It® 刀片导向架。
刀片单独售卖。 使用力得往复机锯锯片。
规格表:

品名
订货号
产品介绍
管直径最大可达
最大功率
耗空气量
适用材质
重量
英寸
毫米
千克
SAWITSD2
07620
带安全开关
24英寸
610mm
2.0HP, 1.5kW
40 cfm @ 90 psi
(18.9 l/s @ 6.2 BAR)
铝/铜/塑料/钢/不锈钢40/钢管
21.5
9.8

选型说明:
1、一套完整的美国REED力得气动往复锯,包含:气动往复锯本体+刀片保护架+卡钳+加长链+锯片;
2、刀片保护架,不同的管径,用不同的刀片保护架,刀片保护架有2款,按照目前你们提供的管子,2款刀片保护架都需要配;
3、关于锯片:14齿的,适用于金属管(碳钢管、不锈钢管、铜管、铝管)、塑料管(PVC管、PE管、PP管);8齿的,适用于塑料管(PVC管、PE管、PP管)。
建议:如果只用来切塑料管,建议选择8齿的锯片,切割更快捷;
4、锯片的选择:从齿数、适用管子壁厚、管径、管子材质等4个方面对照下面的表格进行选择。
5、【提醒】在实际切割过程中,应选择比管子直径至少长6英寸的锯片进行管子切割!!!
选型表:

编号

名称

参数范围/锯片适用管径

选择

1

SAWITSD气动往复锯(9.8KG)

最大管径24英寸

必选

2

SAWITBG21刀片保护架21英寸

适用于≤21英寸长锯片

必选

3

SAWITBG30刀片保护架30英寸

适用于≤30英寸长锯片

必选

4

SAWITVISE气动工具附件卡钳(6.4KG)

带42寸长链条,适用12寸内管子

必选

5

40629加长链 12"

加上卡钳最大能夹24寸内管子

必选

锯片型号(10片装):

编号

名称

每英寸齿数

锯片适用壁厚

参数范围/锯片适用管径

锯片长/宽/厚

锯片适用材质

6

Z814锯片

14个

1/8英寸以上

2英寸以内

200*35*1.6 mm

金属管/塑料管

7

Z1014锯片

14个

1/8英寸以上

4英寸以内

250*35*1.6 mm

金属管/塑料管

8

Z1214锯片

14个

1/8英寸以上

6英寸以内

300*35*1.6 mm

金属管/塑料管

9

Z1614锯片

14个

1/8英寸以上

10英寸以内

400*35*1.6 mm

金属管/塑料管

10

Z2114锯片

14个

1/8英寸以上

15英寸以内

533*35*1.6 mm

金属管/塑料管

11

Z2414锯片

14个

1/8英寸以上

18英寸以内

600*35*1.6 mm

金属管/塑料管

12

Z3014锯片

14个

1/8英寸以上

24英寸以内

760*35*1.6 mm

金属管/塑料管

13

Z1608锯片

8个

3/16英寸以上

10英寸以内

400*35*1.6 mm

塑料管

14

Z2108锯片

8个

3/16英寸以上

15英寸以内

533*35*1.6 mm

塑料管

提示:锯片长度应比管道的公称直径至少长6英寸!!!

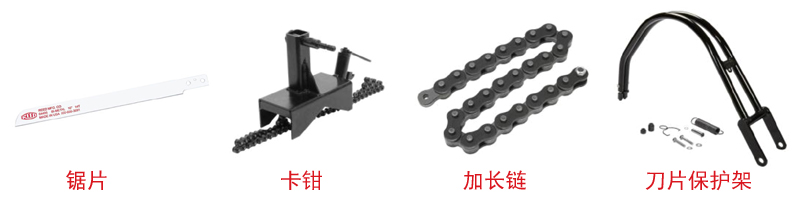

配件、附件:

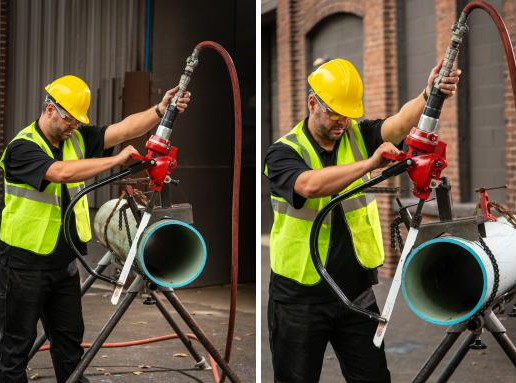

安装讲解:

操作视频:
